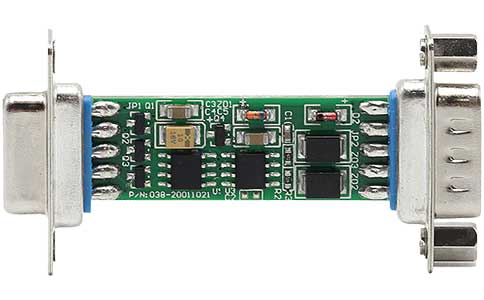

產品名稱:商業級袖珍型RS-232轉RS-485接口轉換器
規格型號:UT-2201-PCBA
接口特性：接口兼容EIA/TIA的RS-232C、RS485標準
電氣接口：RS-232端DB9孔型連接器，RS-485端DB9針型連接器，配接線柱（可選）
工作方式：異步半雙工差分傳輸
產品概述：
本產品外形采用DB-9/DB-9 通用轉接插頭，其中，T/R+、T/R-代表收發Ａ+、Ｂ-，VCC代表備用電源輸入， GND 代表公共地線。點到點、點到多點、半雙工通信接兩根線(T/R+、T/R-)， 接線原則“發/收+”接對方的“發/收+”、“發/收-”接對方的“發/收-”。RS-485 半雙工模式接線時，將T/R+（發/收+）接對方的A+、T/R-，（發/收-）接對方的B-。
規格參數：
● 接口特性：接口兼容EIA/TIA的RS-232C、RS485標準
●電氣接口：RS-232端DB9孔型連接器，RS-485端DB9針型連接器，配接線柱（可選）
●工作方式：異步半雙工差分傳輸
●傳輸介質：雙絞線或屏蔽線
●傳輸速率：300bps-115.2Kbps
● 外形尺寸：62.5mmX31mmX12.5mm
●使用環境：-25℃ 到 70℃，相對濕度為5%到95%
●傳輸距離：1,200米（RS-485端） 5米（RS-232端）
●保護等級：RS-485接口每線600W的雷擊浪涌保護
RS-232C引腳分配：
| DB9 Female(PIN) | RS-232C 接口信號 |
| 1 | 保護地 |
| 2 | 發送數據SOUT(TXD) |
| 3 | 接收數據SIN(RXD) |
| 4 | 數據終端準備DTR |
| 5 | 信號地GNG |
| 6 | 數據裝置準備DSR |
| 7 | 請求發送RTS |
| 8 | 清除發送CTS |
| 9 | 響鈴指示RI |
RS-485輸出信號及接線端子引腳分配：
| DB9 Male(PIN) | 輸出信號 | RS-485半雙工接線 |
| 1 | T/R+ | RS-485(A+) |
| 2 | T/R- | RS-485(B-) |
| 3 | N/C | 空 |
| 4 | N/C | 空 |
| 5 | GND | 地線 |
| 6 | VCC | +5V備用電源輸入 |

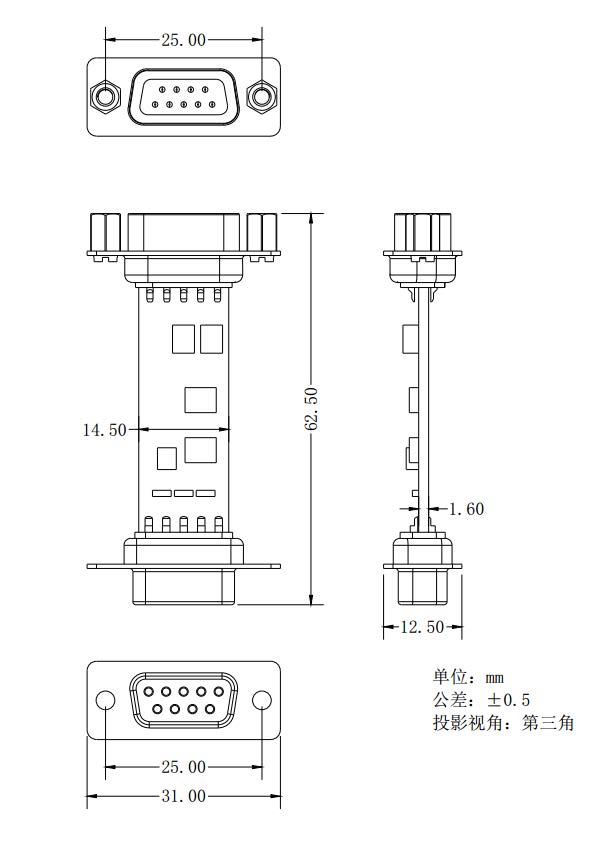

產品尺寸：
