產品名稱：光纖收發器
規格型號：UT-2604GC
網口數量：4路10/100/1000Base-T以太網口和1路1000Base-X光口
光口：支持SC/FC/ST/SFP、單模/多?？蛇x
電口：支持10/100/1000M、全/半雙工自適應
產品等級：工業級
產品概述：
UT-2604GC系列是千兆網絡光纖收發器，提供4路10/100/1000Base-T以太網口和1路1000Base-X光口；用于以太網口與光纜數據通訊，是最適合智能化小區或光纖到桌面的連接器。該系列產品支持-20~70℃工作和良好的EMC電磁兼容性能，保證在惡劣的環境中正常工作。
該系列將網絡傳輸的距離極大的延長，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯，為視頻監控、金融、教育等行業組建網絡提供經濟有效、安全可靠的解決方案。
產品特性：
● 采用優質的光電一體化模塊提供良好的光特性和電氣特性，保證數據傳輸可靠，工作壽命長
● 支持全雙工或半雙工模式，并帶有自動協商能力
● 10/100/1000Mbps自動適應
● 網口支持全自動交叉識別
● 即插即用，方便使用
● 超寬工作溫度：-40℃～75℃
● 超寬電壓輸入：12/24/48VDC(10.8~52.8VDC)，支持反接保護
● 可靈活支持各種光纖接口（SC、ST、FC、SFP接口）
規格參數：
| 協議標準 | IEEE802.3、IEEE802.3u、IEEE802.3z、IEEE802.3ab、IEEE802.3x | ||
| 接口 | 光纖端口 | 1路1000Base-X端口(可選SC、ST、FC、SFP接口) | |
| RJ45端口 | 4路10/100/1000Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應 | ||
| LED指示燈 | PWR電源燈，FDX光纖指示燈 | ||
| 纖芯直徑 | 多模 | 50/125、62.5/125 | |
| 單模 | 8.3/125、9/125、10/125 | ||
| 傳輸距離 | 超五類雙絞線 | 100m | |
| 光纖跳線 | 單模 | 1310nm 20/40/60Km 1550nm 80/100/120Km | |
| 多模 | 1310nm 2Km | ||
| 交換性能 | 轉發速率 | 1488095pps | |
| 傳輸模式 | 存儲轉發 | ||
| MAC地址空間 | 2K | ||
| 緩存空間 | 1Mb | ||
| 背板帶寬 | 10G | ||
| 最大幀長 | 16KB | ||
| 電源需求 | 輸入電壓 | 12/24/48VDC(10.8~52.8VDC) | |
| 電源功耗 | 200mA@24Vmax | ||
| 接口端子 | 1個可插拔的3針接線端子 | ||
| 過載保護 | 提供 | ||
| 反接保護 | 提供 | ||
| 機械特性 | 外殼 | IP40防護等級 | |
| 重量 | 850g | ||
| 安裝方式 | 導軌式安裝或壁掛式安裝 | ||
| 尺寸 | 150mm x 100mm x 37mm | ||
| 工作環境 | 工作溫度 | -40℃～75℃ | |
| 存儲溫度 | -40℃ ~ 85℃ | ||
| 相對濕度 | 0~95%（無凝露） | ||
| 行業標準 | EMI | FCC Part 15 Subpart B classA, EN55022 class A | |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock) | ||
指標參數：
| 指標參數 | 100Base-X | ||||
| 多模 | 單模 | ||||
| 雙纖發射接收波長 | 1310 | 1310 | 1310 | 1550 | |
發送單纖 （T型號） | 發送波長nm | 1310 | 1310 | 1310 | 1490 |
| 接收波長nm | 1550 | 1550 | 1550 | 1550 | |
接收單纖 （R型號） | 發送波長nm | 1550 | 1550 | 1550 | 1550 |
| 接收波長nm | 1310 | 1310 | 1310 | 1490 | |
| 傳輸距離km | 2 | 20 | 40 | 80 | |
| 發射功率dBm | -6~-1 | -9~-3 | -2~3 | -2~3 | |
| 接收靈敏度dBm(≤) | -21 | -23 | -23 | -24 | |
| 光飽和度dBm | 0 | -3 | -3 | -3 | |
| 光損耗度dBm/km | 0.5 | 0.5 | 0.3 | 0.25 | |
| 電口數據收發速率 | 10/100/100Mbps | ||||
訂購信息：
| 產品型號 | 接口描述 | 光品類型 | |
| 10/100/1000Base-T | 1000Base-x | ||
| UT-2604GCSM-SC | 4路 | 1路 | 單模雙纖SC |
| UT-2604GCSM-ST | 4路 | 1路 | 單模雙纖ST |
| UT-2604GCSM-FC | 4路 | 1路 | 單模雙纖FC |
| UT-2604GCMM-SC | 4路 | 1路 | 多模雙纖SC |
| UT-2604GCMM-ST | 4路 | 1路 | 多模雙纖ST |
| UT-2604GCMM-FC | 4路 | 1路 | 多模雙纖FC |
| UT-2604GCP | 4路 | 1路 | SFP插槽 |
備注：可選單纖光纖收發器，如果產品在“SM”或“MM”前增加“R”(接收端)或“T”(發送端)，如UT-2604GCSM-SC是指單模單纖，SC接頭，20KM，更多配置可咨詢市場部。

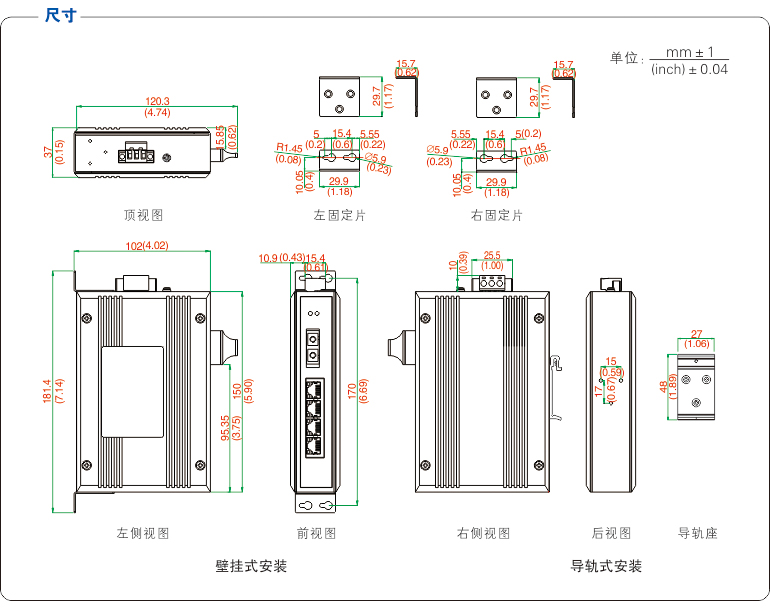

產品尺寸：
